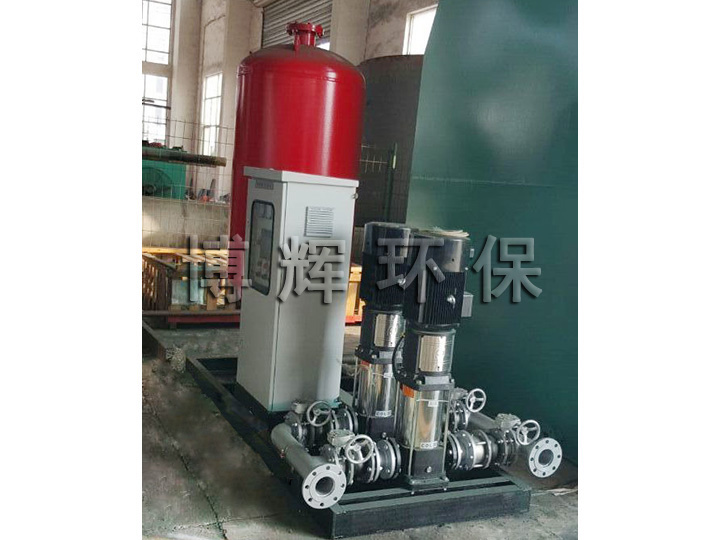

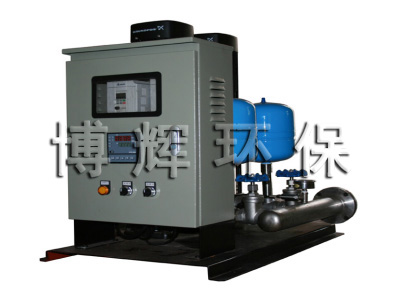

變頻供水設備
概述
智能型管網無負壓供水設備是集微電子技術、自動控制技術及多項現代建筑為一體的新技術,該產品正朝著集約化、系統化、標準化方向發展。
我國采用的樓宇給水增壓系統大致經歷了四個階段:
第一階段是采用“儲水池+水泵+高位水箱”的方法,市政來水進入儲水池,然后由水泵加壓后送至高位水箱,由高位水箱向用戶供水,蓄水池起到高峰用水時調節作用;
第二階段是采用“儲水池+水泵+壓力罐”的方法,市政來水進入儲水池,然后由水泵加壓后送至壓力罐,由壓力罐向用戶供水,蓄水池起到高峰用水時調節作用;
第三階段采用“儲水池+恒壓變頻供水系統”的方法,設定了系統的供水壓力后,在控制的作用下,水泵的轉速和投入運行的水泵數量隨供水量的變化而改變,輸出壓力的恒定,一定程度上節省了電耗。
第四階段管網疊壓供水時代,設備直接連接在市政來水管網上,不需要修儲水池,充分利用了市政自來水管網的壓力,設備具有自動化程度高、易維修等特性,逐步成為現代建筑的理性的供水方式。

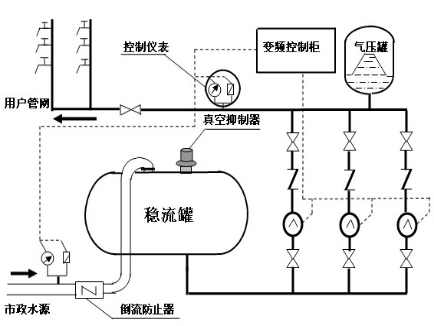

設備工作原理流程
1. 當市政管網本身滿足供水需求時;設備處于停機狀態,市政水源通過旁通管路或流經水泵直接向用戶管網供水。
2. 當市政管網欠壓(需增壓供水時)。設備自動啟動,在市政原有水壓基礎上變頻調速接力 增壓供水,由于按“差多少,補多少”的原則增壓,所以在供水流量范圍內既滿足了用戶恒壓供水的需求。設備具體的運行方式由訂購的變頻控制柜型號決定。
注意:設備的控制系統本身即可設置為連續運行方式(不停機),也可現場設置為間歇運行方式,設備如需間歇運行應在設備選型時配套選購一臺氣壓罐。標配設備不含氣壓罐,宜設置為連續運行方式。
3. 當市政供水壓力接近禁止抽吸壓力時,其實并非完全不允許抽吸,而是不允許大流量抽吸,因此設備可設置為自動降壓運行,例如市政壓力正常時,設備出口壓力按30米目標值運行,可供7層住宅建筑全部用戶供水,當市政壓力接近禁止抽吸壓力時。設備自動降壓20米目標值運行,仍可保證5層以下部分用戶的供水。待市政壓力恢復正常以后,設備會自動恢復按30米目標值運行。
4. 為防止過度抽吸,設備具有低壓禁止運行功能。即當市政水源壓力太低(不允許繼續抽吸)時經延時確認設備會自動停機。
應用范圍
·新建的住宅小區或辦公樓等生活用水。
·低層自來水壓力不能滿足要求的消防用水。
·改造原有的氣壓供水設備,可以充分利用原有的氣壓罐。
·已經建好水池的,可以采用智能型管網接力升壓(無負壓)設備與水池共用的供水方式。
·自來水廠的大型供水中間加壓泵站。
·工礦企業的生產、生活用水等。
設備安裝使用及保養
1. 本設備安裝應選擇通風良好,灰塵少,不潮濕的場地,環境溫度為-10℃--40℃。
2. 本設備泵機組應經常檢查,定期保養并加注潤滑油。離心泵和止回閥如發現漏水現象,應及時緊固法蘭螺絲或替換石棉盤根,檢查機泵底腳螺栓不能松動,以防損壞機器。
3. 電器自動控制系統,應防水,防塵,經常檢查線路絕緣情況,連接螺栓是否松動和保險絲完好等情況。壓力表外部用透明材料包裹,以防污損壞。
4. 運行時軸承溫度不得高于75攝氏度。
5. 水泵在每運行500小時時應對軸承進行一次加油。
6. 無負壓供水設備長期停運應采取必要措施,防止設備玷污和銹蝕,冬季停運應采用防凍,保暖措施。
7. 運行無負壓供水設備應視水質情況實行前期排污。
