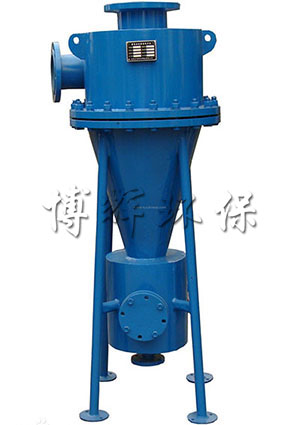

不銹鋼除砂器
旋流除砂器是利用離心分離的原理進行除沙,由于進水管安裝在筒體的偏心位置,當水通過旋流除砂器進水管后,首先沿筒體的周圍切線方向形成斜向下的周圍流體,水流旋轉著向下推移,當水流達到錐體某部位后,轉而沿筒體軸心向上旋轉,經出水管排出,雜污在流體慣性離心力和自身重力作用下,沿錐體壁面落入設備下部錐形渣斗中,錐體下部設有構件防止雜物向上泛起,當積累在渣斗中的雜物到一定程度時,只要開啟手動蝶閥,雜物即可在水流作用下流出旋流除沙器。
旋流除砂器是根據離心沉降和密度差的原理,當水流在一定的壓力下從除砂進水口以切向進入設備后,產生強烈的旋轉運動,由于砂和水密度不同,在離心力、向心力、浮力和流體曳力的共同作用下,使密度低的水上升,由出水口排出,密度大的砂粒由設備底部的排污口排出,從而達到除砂的目的。

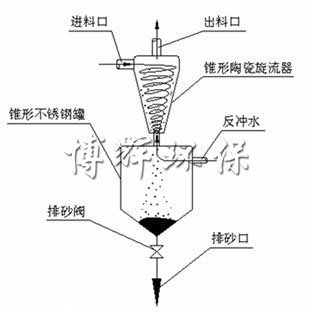

旋流除砂器工作原理
當水流在一定的壓力下從除砂進水口以切向進入設備后,產生強烈的旋轉運動,由于砂和水密度不同,在離心力、向心力、浮力和流體曳力的共同作用下,使密度低的水上升,由出水口排出,密度大的砂粒由設備底部的排污口排出,從而達到除砂的目的,具有除砂率高,節省安裝空間,對個別微小固體的漏捕率低,工作狀態穩定等優點。
旋流除砂器是根據離心沉降和密度差的原理,當水流在一定的壓力下從除砂進水口以切向進入設備后,產生強烈的旋轉運動,由于砂和水密度不同,在離心力、向心力、浮力和流體曳力的共同作用下,使密度低的水上升,由出水口排出,密度大的砂粒由設備底部的排污口排出,從而達到除砂的目的。
在一定范圍和條件下,除砂器進水壓力越大,除砂率越高,并可多臺并聯使用。
工藝流程:原水-旋流除砂-過濾-儲水池-用戶 旋流除砂器是根據離心沉降和密度差的原理,當水流在一定的壓力下,從除砂器進口以切向進入設備后,產生強烈的旋轉運動,由于砂水密度不同,在離心力、向心浮力、流體曳力的作用下因受力不同,從而使密度低的清水上升,由溢流口排出,密度大的砂由底部排砂口排出,從而達到除砂的目的。在一定范圍和條件下,除砂器進水壓力越大,除砂率越高,并可多臺并聯使用。
旋流除砂器特點
1、結構簡單,操作簡便,使用安全可靠,幾乎不需維護。
2、與擴大管、緩沖箱等除砂設備相比,具有體積小,處理能力大,節省現場空間等優點。
3、可在不間斷供水過程中清除水中的砂粒。
4、避免了其他除砂方式存在水質二次污染的現象,除砂效率高。
選型注意
旋流除砂器選型須考慮處理水量,外部接管管徑,管道工作壓力,原水品質以及處理后水質要求等因素。一般情況下,選用旋流除砂器時,在滿足流量的前提下,優先選用大的型號設備,并推薦在系統中用幾臺設備并聯替代大設備,以便取得好的固液分離效果。
旋流除砂器安裝注意
1、旋流除砂器應安裝在供水管網的主管道上并固定在基座上,進水和出水管之間需加旁通。
2、為保證進水水流平穩,在設備進水口前應安裝一段與進水口等徑的直通管,長度相當于進水口直徑的10-15倍。
3、安裝時設備四周應預留有足夠的維護空間。
4、正常工作時,需開啟進、出水閥門,關閉排污閥和旁通閥。
5、根據源水含砂量的多少定期排砂除污,排污時打開排污閥,直到流出清水即可,排污過程不影響系統正常用水。
6、排污結束后,關閉排污閥。
7、如排砂壓力不足,要關閉出水口處的閥門。
規格性能
型 號 |
處理水量 |
進水壓力 |
平均除砂率 |
進水口DN1 |
出水口DN2 |
排污口DN3 |
DLXL-XX |
m3/h |
MPa |
% |
h |
mm |
mm |
DLXL-20 |
20 |
>0.2 |
>96 |
850 |
650 |
25 |
DLXL-30 |
30 |
>0.2 |
>96 |
960 |
650 |
40 |
DLXl-40 |
40 |
>0.2 |
>95 |
1150 |
1080 |
50 |
DLXL-60 |
60 |
>0.25 |
>95 |
1150 |
1080 |
50 |
DLXL-70 |
70 |
>0.25 |
>92 |
1580 |
1300 |
80 |
DLXL-80 |
80 |
>0.25 |
>92 |
1580 |
1300 |
80 |
DLXL-100 |
100 |
>0.3 |
>90 |
1760 |
1350 |
100 |
DLXL-150 |
150 |
>0.3 |
>90 |
1760 |
1350 |
100 |
DLXL-185 |
185 |
>0.3 |
>90 |
2000 |
1550 |
125 |
DLXL-200 |
200 |
>0.3 |
>90 |
2334 |
1800 |
150 |
DLXL-300 |
300 |
>0.3 |
>90 |
2457 |
1800 |
200 |
處理效果 |
選型材質 |
除砂直徑【mm】 |
>0.1 |
Q235 |
碳鋼 |
防腐/FRP |
出水濁度【NTU】 |
<10 |
Q235 |
碳鋼 |
防腐/襯膠 |
進水壓力【MPa】 |
<0.25 |
Q235 |
碳鋼 |
防腐/襯塑 |
工作溫度【℃】 |
0-60 |
SUS304 |
不銹鋼 |
/ |
