設備簡介
纖維過濾器是一種結構性能優良的壓力式纖維過濾器，它采用了一種新型的束狀軟填料━纖維作為濾元，其濾料直徑可達幾十微米甚至幾微米，并具有比表面積大，過濾阻力小等優點，解決了粒狀濾料的過濾精度受濾料粒徑限制等問題。微小的濾料直徑，增加了濾料的比表面積和表面自由能，增加了水中雜質顆粒與濾料的接觸機會及濾料的吸附能力，從而提高了過濾效率和截污容量。

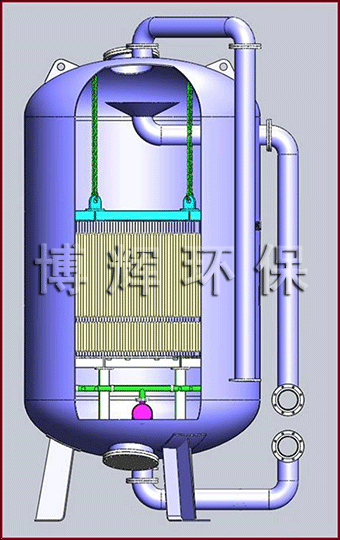

纖維過濾器，屬于水處理設備，包括過濾器筒體及進出水系統、筒體內的固定多孔板、纖維束、濾元密度調節板及浮球、調節板限位裝置、布氣系統,筒體中心置有一濾元密度調節板導桿，所述的導桿一端固定在固定多孔板中心，另一端由支架固定于筒體內壁，本實用新型通過在調節板中心位置設置導桿，以防止調節板偏移時被卡死，另采用體外密度限位調節裝置，可人為調節密度限位裝置，無需停機放水，且體外調節可采用PLC來控制密度限位裝置，達到全自動控制過程。
高效纖維過濾器可有效地去除水中的懸浮物，并對水中的有機物、膠體、鐵、錳等有明顯的去除作用。它具有過濾速度快、精度高、截污容量大、操作方便、運行可靠、不需特殊維護等優點，可廣泛應用于電力、石油、化工、冶金、造紙、紡織、食品、飲料、自來水、游泳池等各種工業用水和生活用水及其廢水的過濾處理。
技術參數及特點
（1） 過濾速度快：一般為30m～60m/h，是石英沙過濾器的3～5倍。
（2）過濾精度高：經過混凝處理的進水濁度≤20NTU時，濾后水濁度≤1NTU；進水濁度≤100NTU時，濾后水濁度≤3NTU。
（3）過濾阻力小：當過濾速度為30m/h時，起始壓力降約為0.02Mpa。
（4）設備體積小：與同樣濾水量的石英砂過濾器相比為其體積的1/4～1/3左右。
（5）截污容量大：設備截污容量為10～15kg/m3（濾料），是傳統過濾器的2～4倍。
（6）自耗水量低：反洗水僅為制水量的1-2%左右、反洗時間短，約10-15分鐘。
（7）耐負荷沖擊力強：進水水質短時惡化，也能保證出水水質。 機械強度高：使用壽命長。
技術規格選型表
|
設備 型號 |
公稱直徑
（mm） |
罐體直高
（mm） |
處 理 量
（m3/h） |
進水、出水口
DN（mm） |
進氣、排氣口
DN（mm） |
濾料裝填高度
（mm） |
|
WS-800 |
Φ800 |
2000 |
10-15 |
DN65 |
DN50 |
1200 |
|
WS-1000 |
Φ1000 |
2000 |
15-24 |
DN80 |
DN50 |
1200 |
|
WS-1200 |
Φ1200 |
2500 |
24-36 |
DN100 |
DN65 |
13200-1500 |
|
WS-1600 |
Φ1600 |
2500 |
40-60 |
DN125 |
DN80 |
1200-1500 |
|
WS-1800 |
Φ1800 |
2500 |
50-75 |
DN125 |
DN80 |
1200-1500 |
|
WS-2000 |
Φ2000 |
2500 |
60-90 |
DN150 |
DN100 |
1300-1500 |
|
WS-2200 |
Φ2200 |
2500 |
75-113 |
DN200 |
DN150 |
1300-1500 |
|
WS-2400 |
Φ2400 |
2500 |
90-135 |
DN200 |
DN150 |
1300-1500 |
|
WS-2600 |
Φ2600 |
2500 |
106-159 |
DN250 |
DN200 |
1300-1500 |
|
WS-2800 |
Φ2800 |
3000 |
123-185 |
DN250 |
DN200 |
1300-1500 |
|
WS-3000 |
Φ3000 |
3000 |
140-210 |
|
|
|
|
WS-3200 |
Φ3200 |
3000 |
160-240 |
|
|
|
|
最大設計壓力（MPa） |
≤0.75MPa |
|
最大運行壓力（MPa） |
≤0.6MPa |
|
工作溫度（℃） |
5-55℃ |
|
截污容量（KG/m3） |
10—15kg/m3（濾料） |
|
過濾壓頭損失 （MPa） |
0.1～0.2MPA |
|
設計濾速（米） |
20-30m/h |
|
反洗強度 （水） |
8-10L/m2.S |
|
清洗空氣壓力（MPa） |
0.05MPa，最大不得超過0.10MPa |
|
清洗空氣強度（L） |
40-80L/m2.S |
|
過濾周期（小時） |
一般8-24小時（根據實際水質） |
|
沖洗時間（分鐘） |
20-30min |
|
設備材質 |
Q235-防腐、Q235襯塑、SS304、SS316 |
|
進水水質 |
（濁度） |
50NTU |
出水水質 |
（濁度） |
5NTU |
|
（濁度） |
20NTU |
（濁度） |
1NTU |
安裝
設備安放在水平的基礎上，用地腳螺栓固定好或焊在予埋在基礎中的錨板上。設備安裝好后其水平偏差不得大于5mm。
設備安裝調整好后，即可安裝各管口閥門和外部連接管路。閥門和管路安裝前，應將管路內表面和法蘭連接面清理干凈，以防止鐵銹和油污等臟物污染濾層。
設備工作間可布置明渠式排污地溝，地溝的上口用蓋板蓋好。
設備的進氣總管須高于過濾器的高點，以防止清洗操作失誤時水倒流入羅茨風機，如無法達到要求時，應在空氣管路上安裝逆止閥。
設備維護和注意事項
（1） 纖維濾料性能和替換周期
纖維過濾器所選用的濾料是一種高分子化學纖維材料，過濾吸附水中的懸浮物以表面物理吸附為主，吸附泥渣后，可用水和空氣擦洗的物理方法再生。這種材料耐熱溫度為106～127℃，并對各種堿及非氧化性酸有很強的耐腐蝕性。
（2） 注意事項
可能造成出水水質不良的原因： 濾床失效 清洗不徹底 進水帶氣 混凝劑用量不當 過濾流速波動太大清洗水入口閥門關閉不嚴取樣化驗不準確需要特殊清洗的情況： 設備在使用過程中，如發現纖維上有大量微生物繁殖或吸附大量的油污時，需要特殊清洗，可用2％NaOH溶液將濾料浸泡24小時后，再進行清洗。
